FUNCIONAMIENTO

del APPLET

OSCILOSCOPIO VIRTUAL

(versión didáctica)

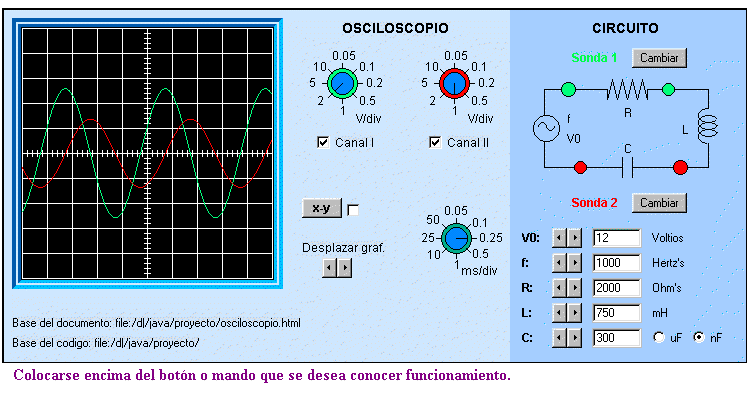

COMANDOS RELACIONADOS CON EL OSCILOSCOPIO

1. Pantalla del Osciloscopio. En ella se representarán las gráficas, en función del tiempo, de las diferencias de potencial de las sondas.

Volver a dibujo indice.

2. Volts/Div Canal I. Potenciómetro amplificador-atenuador de la señal de entrada calibrado. Fija el valor de amplificación de la escala Y y define el valor de conversión (V/div). Para cambiar su valor basta con situar el ratón encima del potenciómetro y apretar botón izquierdo si se quiere variar según sentido horario, o botón derecho para variar en sentido anti-horario.

Volver a dibujo indice.

3. Volts/Div Canal II. Ídem que 2. pero para el canal II.

Volver a dibujo indice.

4. Time / Div. Selecciona la velocidad de barrido. Determina el tiempo que representa cada división de la escala X . Para cambiar su valor basta con situar el ratón encima del potenciómetro y apretar botón izquierdo si se quiere variar según sentido horario, o botón derecho para variar en sentido anti-horario.

Volver a dibujo indice.

5. Canal I. Si está activado se representará en la pantalla la gráfica correspondiente a la sonda 1. Sonda y gráfica de color verde. Para activar/desactivar, situarse con el ratón encima, y pulsar botón izquierdo.

Volver a dibujo indice.

6. Canal II. Ídem que 5. pero para sonda 2. Sonda y gráfica de color rojo.

Volver a dibujo indice.

7. X-Y. Botón de activación / desactivación función X-Y. Permite representar la composición ortogonal de las dos señales procedentes de las sondas. Desconecta barrido interno (representación de gráficas). Para activar (desactivar) situarse con el ratón encima y pulsar botón izquierdo.

Volver a dibujo indice.

8. Indicador función X-Y activada.

Volver a dibujo indice.

9. X-POS. Desplaza horizontalmente (derecha - izquierda) las señales dibujadas en la pantalla. Se ha procurar tener una imagen centrada. Permite medir la amplitud de un punto haciéndolo coincidir con la línea vertical segmentada. Situarse con el ratón encima del botón ">" para desplazar señal a la derecha o botón "<" para desplazar a la izquierda, y pulsar botón izquierdo del ratón.

Volver a dibujo indice.



COMANDOS RELACIONADOS CON EL CIRCUITO

Volver a dibujo indice.

10. Cambio sonda 1. Permite cambiar de posición las puntas de la sonda 1 que está conectada al canal I del osciloscopio. Para cambiar, situar el ratón encima del botón "Cambiar" y pulsar botón izquierdo. Se borrarán los indicadores de posición de las dos sondas sobre el circuito, situar el cursor del ratón en el lugar donde se desee conectar una de las puntas y pulsar botón izquierdo del ratón, si es una posición válida, se mostrará la punta de la sonda, en caso contrario se tendrá que repetir la operación en una posición válida. Una vez conectada una punta, repetir la operación para conectar la otra. Al finalizar, se volverá a mostrar ambas sondas, y se mostrará en la pantalla del osciloscopio la(s) señal(es) correspondiente(s).

Volver a dibujo indice.

11. Cambio sonda 2. Ídem que 10. pero para la sonda 2 conectada al canal II del osciloscopio.

Volver a dibujo indice.

12. Sonda 1.

Volver a dibujo indice.

13. Sonda 2.

Volver a dibujo indice.

15. Incremento / decremento valores elementos del circuito. Permiten incrementar ">" o decrementar "<" los valores de los elementos del circuito de forma continua. Dependiendo del elemento en cuestión, el incremento (decremento) varía.

V0 incrementa / decrementa la tensi¢n de la fuente en 1V.
f incrementa / decrementa la frecuencia en 200Hz.
R incrementa / decrementa la resistencia en 500 W
L incrementa / decrementa la induccion de la bobina en 100mH.
C incrementa / decrementa la capacidad del condensador en 100 m F o nF.

Volver a dibujo indice.

16. Valores elementos circuito. Muestra los valores de los elementos del circuito. Permite además cambiar los valores introduciéndolos por teclado. Situarse encima, y apretar botón izquierdo del ratón. Entraremos en área de texto, pudiendo borrar, insertar, etc. valores numéricos por teclado. Si el número introducido es demasiado grande, automáticamente pondrá el valor máximo permitido.

Los rangos de valores permitidos son:

V0 1 - 30 V
f 0 - 10.000 Hertz’s
R 0 - 10.000 W
L 0 - 1.000 mH
C 1 - 1.000 m F o nF .

Volver a dibujo indice.

17. m F. Indica que la unidad de la capacidad del condensador es micro_Faradios (10-6).

Volver a dibujo indice.

18. nF. Indica que la unidad de la capacidad del condensador es nano_Faradios (10-9).
